Cách đo dây curoa và xác định chiều dài dây curoa ( belts )

04/04/2021
Cách đo dây curoa và xác định chiều dài dây curoa ( belts )

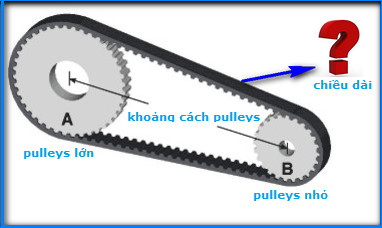

Trong trường hợp lắp đặt mới hoặc thay đổi khoảng cách pulleys đang sử dụng :

Kích thước dây curoa, dây đai tính toán được là mm ta suy ra kích thước dây curoa hệ inch bằng công thức: L(inch) = L(mm)/25.4.

1) Theo phương pháp máy móc : Tính toán chiều dài bằng công thức

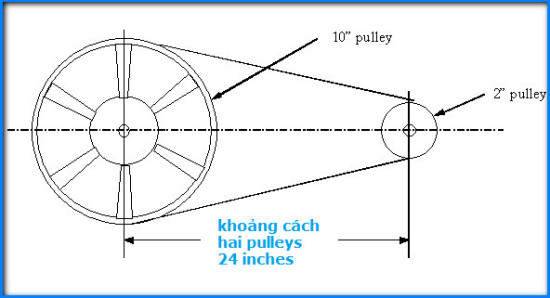

a)Xác định đường kính 2 pulleys : 10″ + 2″ = 12″

b)Nhân tổng đường kính 2 pulleys với π/2 (1,6 inches) : 12″ x 1.6″ = 19.2″

c)Đo khoảng cách trung tâm 2 pulleys :  24″ x 2″=48″

d)Cộng hai khoảng cách b và c : 19.2″ + 48″ = 67.2″

Chiều dài ước lượng là 67.2″

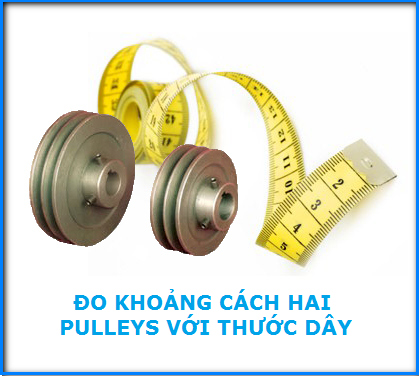

2) Theo phương pháp truyền thống : Sử dụng thước dây, đo vòng ngoài

Sử dụng thước dây, chúng ta đo trực tiếp khoảng cách giữa hai pulleys, chiều dài thu được

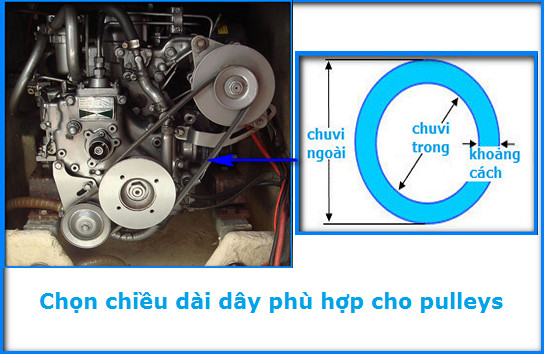

có thể là vòng trong hoặc vòng ngoài tùy vào kiểu pulleys, sau đó chọn chiều dài dây curoa thích hợp

Khi có được chiều dài dây curoa, quý khách tiếp tục đo bề rộng dây curoa để xác định xem dây curoa đó là dây curoa thuộc bản nào: dây curoa bản A, Bản B, Bản C ….

Từ việc xác định loại dây curoa đến chiều dài dây curoa ta suy ra được model của dây curoa một cách dễ dàng.

Vì vậy, tôi đã hoàn thành việc tính toán và chọn loại dây đai thích hợp. Hy vọng phương pháp tính toán đơn giản và vành đai này sẽ giúp các kỹ sư đang làm việc trong nhà máy. Việc tính toán này rất quan trọng để bạn lựa chọn và mua loại dây đai thích hợp
